ASUS TUF: Восстановление выломанных петель и бонок крепления корпуса

Проблема

В сервисный центр Laptop Service поступил игровой ноутбук ASUS TUF Gaming с характерной механической проблемой: при попытке открыть или закрыть крышку дисплея нижняя часть корпуса расходилась, слышался хруст, а экран перекашивало.

Вырыв петель из пластика — одна из самых частых аппаратных проблем линейки ASUS TUF. Конструктивно шарниры экрана с завода имеют достаточно тугой ход. Со временем смазка высыхает, сопротивление механизма увеличивается, и при каждом открытии крышки тонкие пластиковые стойки (колодцы), в которые запрессованы резьбовые латунные втулки (бонки), испытывают колоссальную нагрузку на излом. В итоге пластик разрушается, а петля вместе с винтами вырывается из поддона.

Если игнорировать эту проблему и продолжать пользоваться ноутбуком, выломанный шарнир может перетереть или разорвать шлейф матрицы, кабели Wi-Fi антенн или окончательно разрушить внешние панели корпуса.

Диагностика

Инженер сервисного центра Laptop Service произвел полную разборку нижней части корпуса и демонтировал шарнирный механизм для оценки повреждений.

В ходе осмотра выявлены следующие дефекты:

1. Разрушение посадочной площадки: пластиковые стойки полностью выломаны, резьбовые втулки выпали из своих посадочных мест.
2. Заклинивание шарнира: механическая петля имела чрезмерно жесткий ход из-за отсутствия смазки и заводской затяжки гайки.
3. Отсутствие опоры: петля держалась исключительно за счет давления соседней крышки, создавая риск повреждения материнской платы и шлейфа экрана.

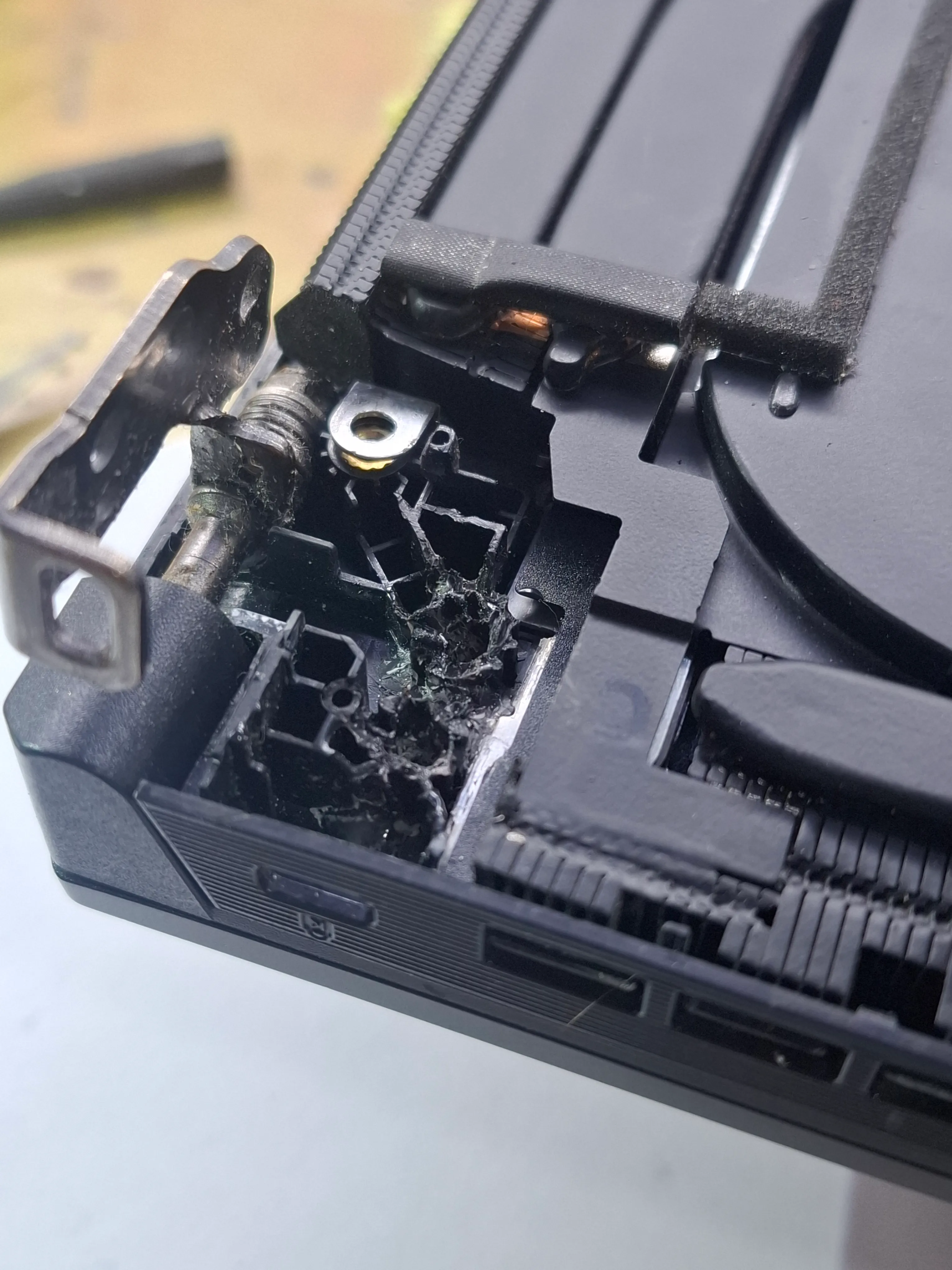

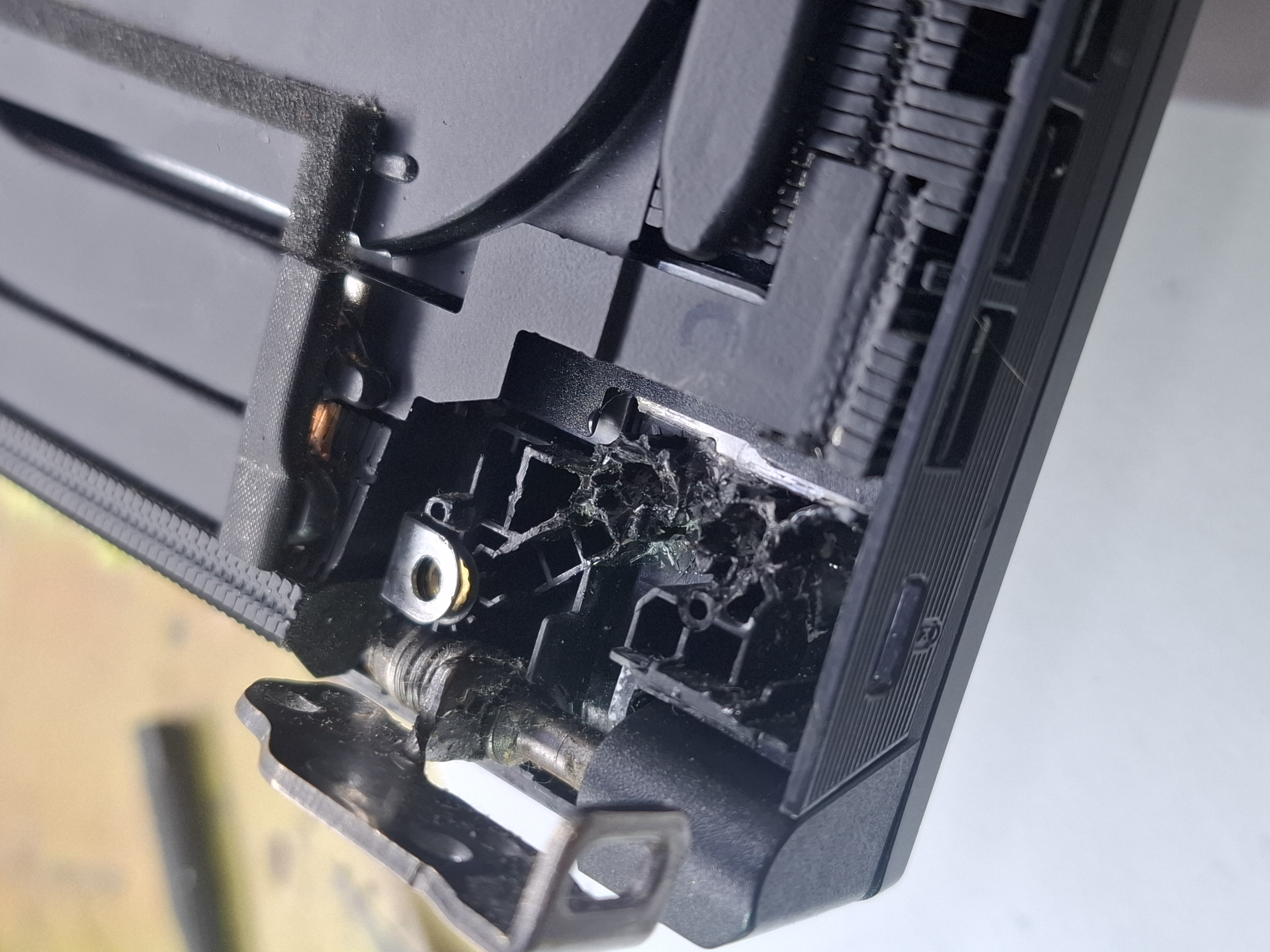

Выломанный пластик стоек и смещенная резьбовая втулка до проведения восстановительных работ.

Решение

Для качественного ремонта силовых элементов корпуса обычная склейка «суперклеем» или содой не подходит — такой шов разрушается при первом же открытии крышки. Специалисты Laptop Service используют химико-механический метод восстановления:

1. Подготовка поверхности: разрушенный участок пластика очищен от осколков, пыли и остатков заводского клея, после чего сформированы каналы для адгезии ремонтного состава.
2. Центровка и выставление бонок: латунные резьбовые втулки выставляются строго по заводским соосным меткам с контролем высоты и угла наклона винтов.
3. Формирование силового монолита: выломанная область заливается специализированным двухкомпонентным армирующим компаундом. Состав полимеризуется, образуя единое целое со структурой корпуса и превосходя штатный пластик по прочности на изгиб и разрыв.
4. Ослабление и обслуживание петель: шарниры петель разбираются, очищаются и смазываются. Фиксирующая гайка ослабляется на 15–20% для уменьшения нагрузки на восстановленный узел при сохранении четкой фиксации экрана в любом положении.

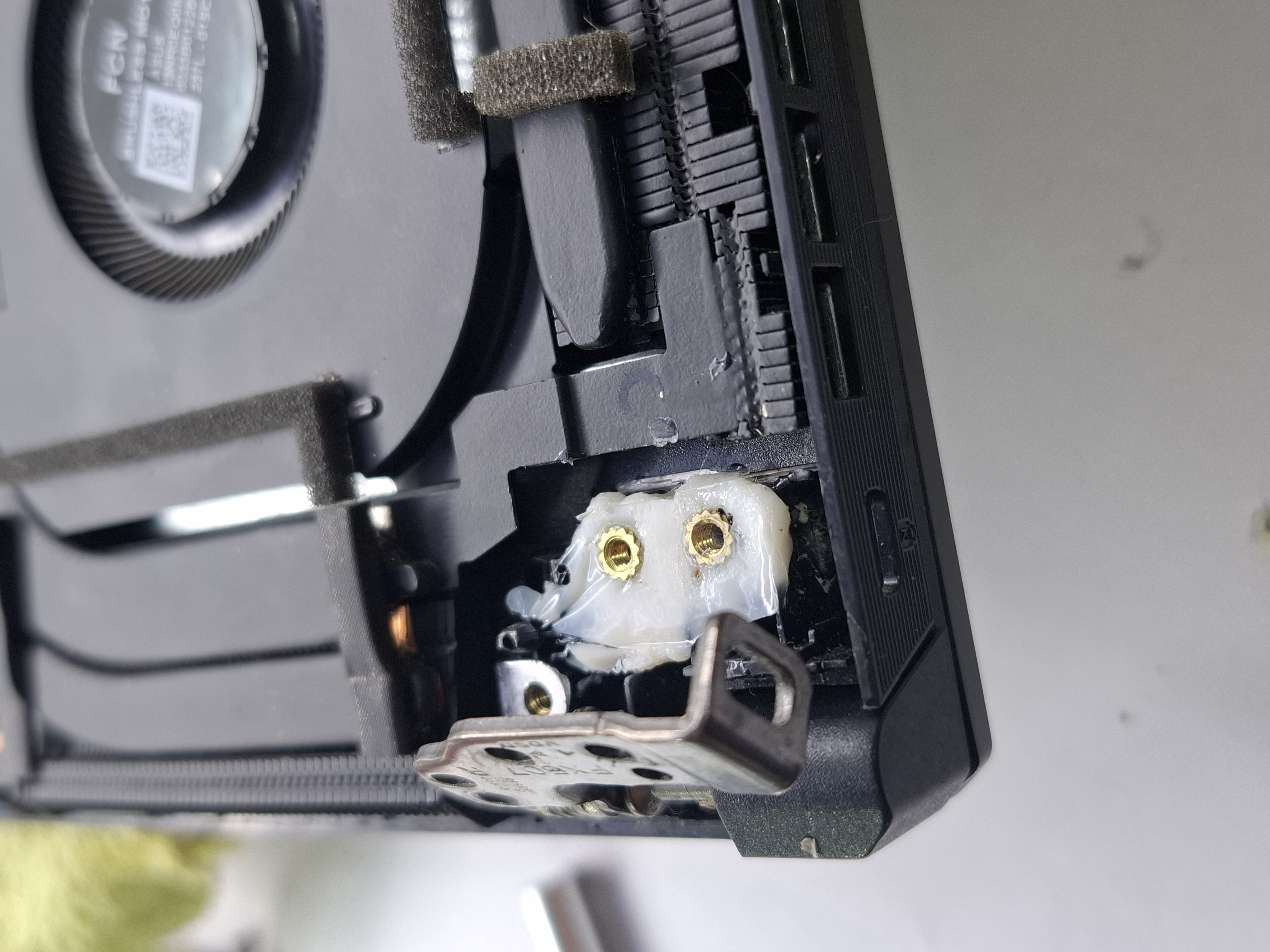

Восстановленная посадочная площадка: латунные втулки надежно зафиксированы в компаунде.

Результат

Ремонт узла крепления петли ASUS TUF Gaming успешно завершен.

Корпус ноутбука снова имеет монолитную структуру без зазоров, люфтов и скрипов. Благодаря ослаблению и смазке механизма петли, крышка открывается плавно и мягко, а восстановленная площадка рассчитана на долгие годы активной эксплуатации.
