Когда слабое место находится прямо на входе

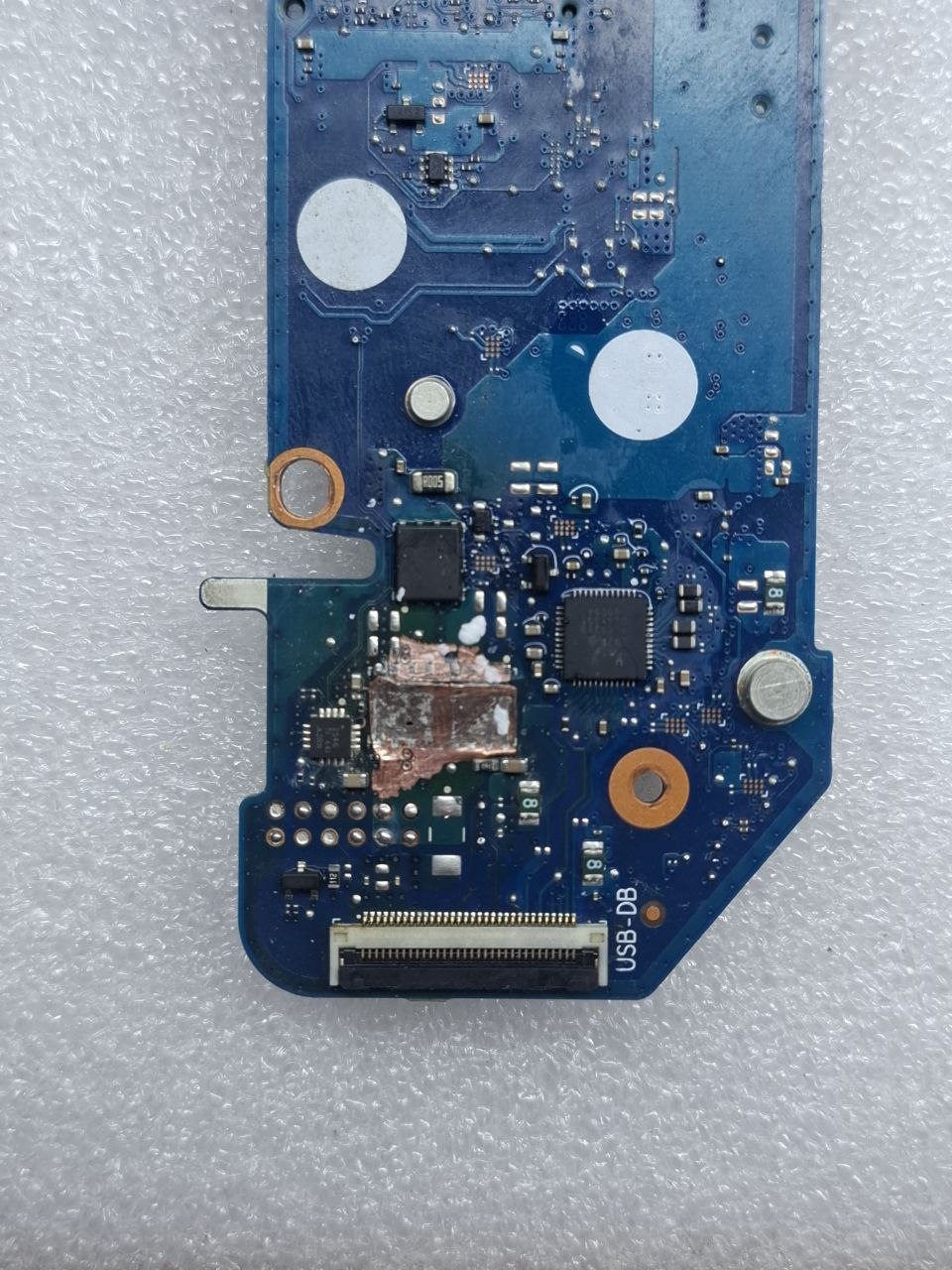

HP Victus — производительная игровая серия, но у некоторых моделей есть известная уязвимость в области входных линий питания. В сервис принесли ноутбук с прогоревшим участком материнской платы возле входного питания.
Здесь проблема уже не сводилась к замене одного компонента. Поврежден оказался сам текстолит: часть проводящих полигонов выгорела и была фактически уничтожена.
Если просто восстановить то, что осталось
Первоначально можно было попытаться восстановить родные полигоны. Но в данном случае такой вариант оказался невыгодным и не давал нужной надежности.
Когда текстолит уже серьезно поврежден нагревом, недостаточно просто зачистить обугленный участок и вернуть несколько соединений. Нужно восстановить саму основу платы и обеспечить нормальную работу силовой части.
Поэтому выбрали другой путь.
Немного фрезеровки вместо новой платы
Поврежденный участок платы аккуратно выточили и подготовили место под новый фрагмент текстолита.
После этого восстановили проводящие участки. В одном месте штатного контакта уже не хватало, поэтому пришлось проложить дополнительную дорожку — фактически создать новое соединение там, где заводская структура платы была уничтожена.
Работа здесь требует не столько силы, сколько точности: лишнее движение инструментом — и можно повредить соседние слои или дорожки.
Заодно усилили отвод тепла
Восстановить плату — половина задачи. Важно сделать так, чтобы отремонтированный участок нормально работал под нагрузкой.
Поэтому дополнительно усовершенствовали отвод тепла в этой области. После восстановления платы ноутбук прошел необходимые проверки и тесты — неисправность устранена, система работает штатно.
Почему такое вообще происходит?
В данном случае речь идет не о том, что пользователь обязательно сделал что-то неправильно. Для этой линейки прогар входных линий — известная конструктивная уязвимость.
Полностью исключить риск эксплуатации нельзя, но владельцу Victus стоит относиться к питанию и охлаждению особенно внимательно:
- использовать подходящий оригинальный или качественный совместимый блок питания;
- не перекрывать вентиляцию мягкими поверхностями;
- следить за температурой и состоянием системы охлаждения;
- не игнорировать сильный нагрев в районе разъема питания;
- при появлении нестабильности питания или запаха перегрева не продолжать эксплуатацию до диагностики.
Чем раньше обнаружена проблема с входной цепью, тем меньше шансов, что локальный дефект превратится в серьезный прогар материнской платы.

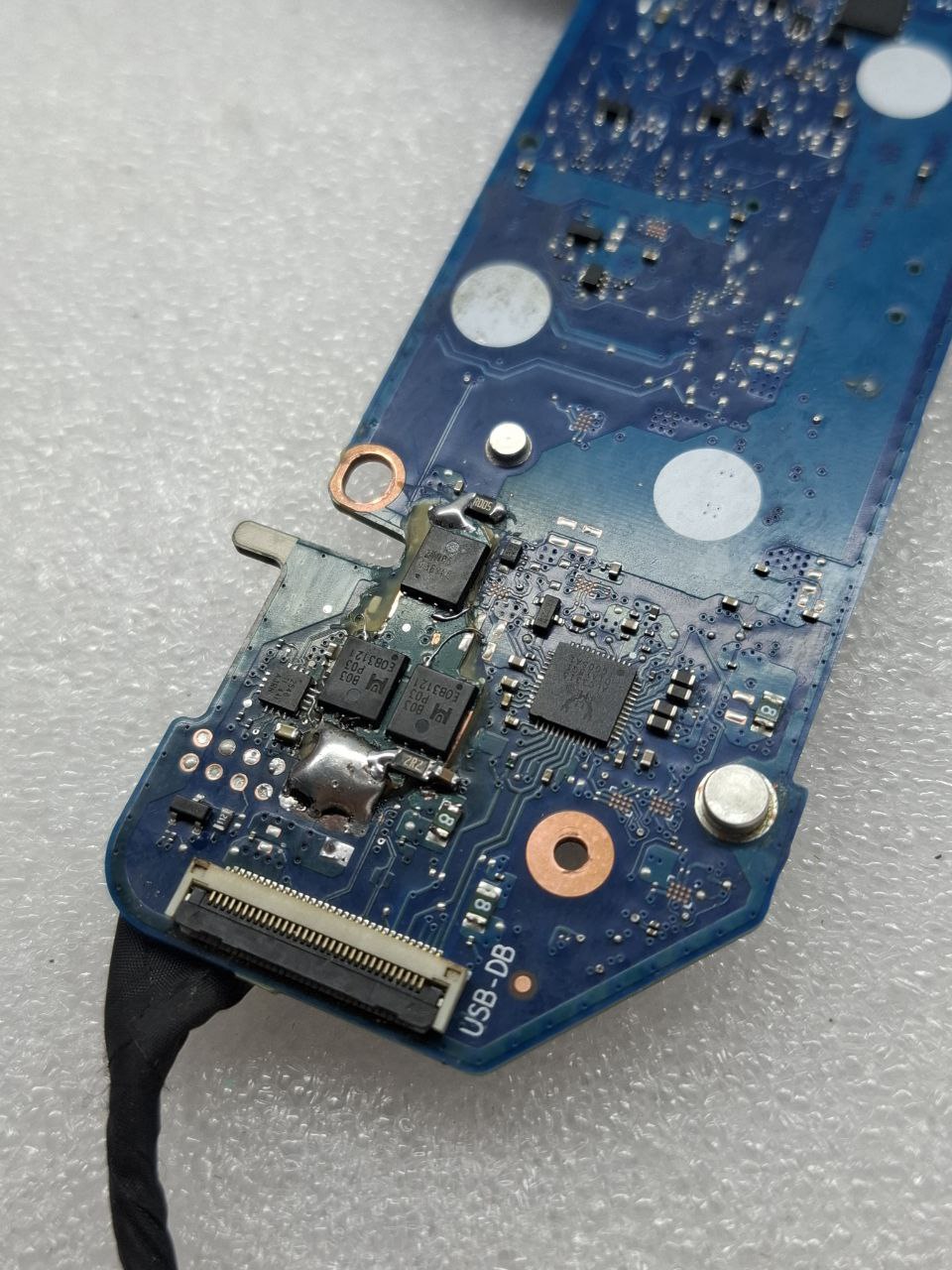

Плата восстановлена — ноутбук проверен
В этом ремонте не потребовалась замена всей материнской платы. Поврежденный участок восстановили непосредственно на уровне платы: заменили фрагмент текстолита, восстановили проводящие полигоны, добавили недостающую дорожку и улучшили теплоотвод.
После ремонта HP Victus успешно прошел тестирование.
Если ваш HP Victus начал греться в районе разъема питания, появились проблемы с зарядкой или ноутбук стал нестабильно работать от блока питания — лучше не ждать, пока небольшой дефект превратится в прогоревшую плату.
