Проблема

В сервисный центр Laptop Service поступил игровой ноутбук Lenovo Legion 5 Pro 16ACH6H для проведения комплексного технического обслуживания системы охлаждения.

Современные мощные ноутбуки серии Legion требуют регулярной профилактики: со временем пыль прессуется в плотный слой на радиаторных решетках, а стандартные термопасты под воздействием высоких температур высыхают и выдавливаются с кристаллов (эффект pump-out). Полноценное ТО игровой системы включает не просто продувку сжатым воздухом, а глубокую очистку компонентов и использование специализированных термоинтерфейсов:

Полную отмывку радиаторов и вентиляторов;
Установку фазового перехода Honeywell PTM7950 на кристаллы процессора и видеокарты;
Замену термопрокладок на силовых элементах (VRM) и чипах видеопамяти (VRAM).

Диагностика

Инженер Laptop Service Александр выполнил демонтаж системы охлаждения и диагностику состояния внутренних узлов:

Засорение радиаторов: между вентилятором и медными ламелями образовался плотный пылевой слой, полностью перекрывавший выход горячего воздуха из корпуса.
Загрязнение вентиляторов: крыльчатки кулеров покрылись слоем пыли, что приводило к дисбалансу, повышенному шуму и снижению воздушного потока.

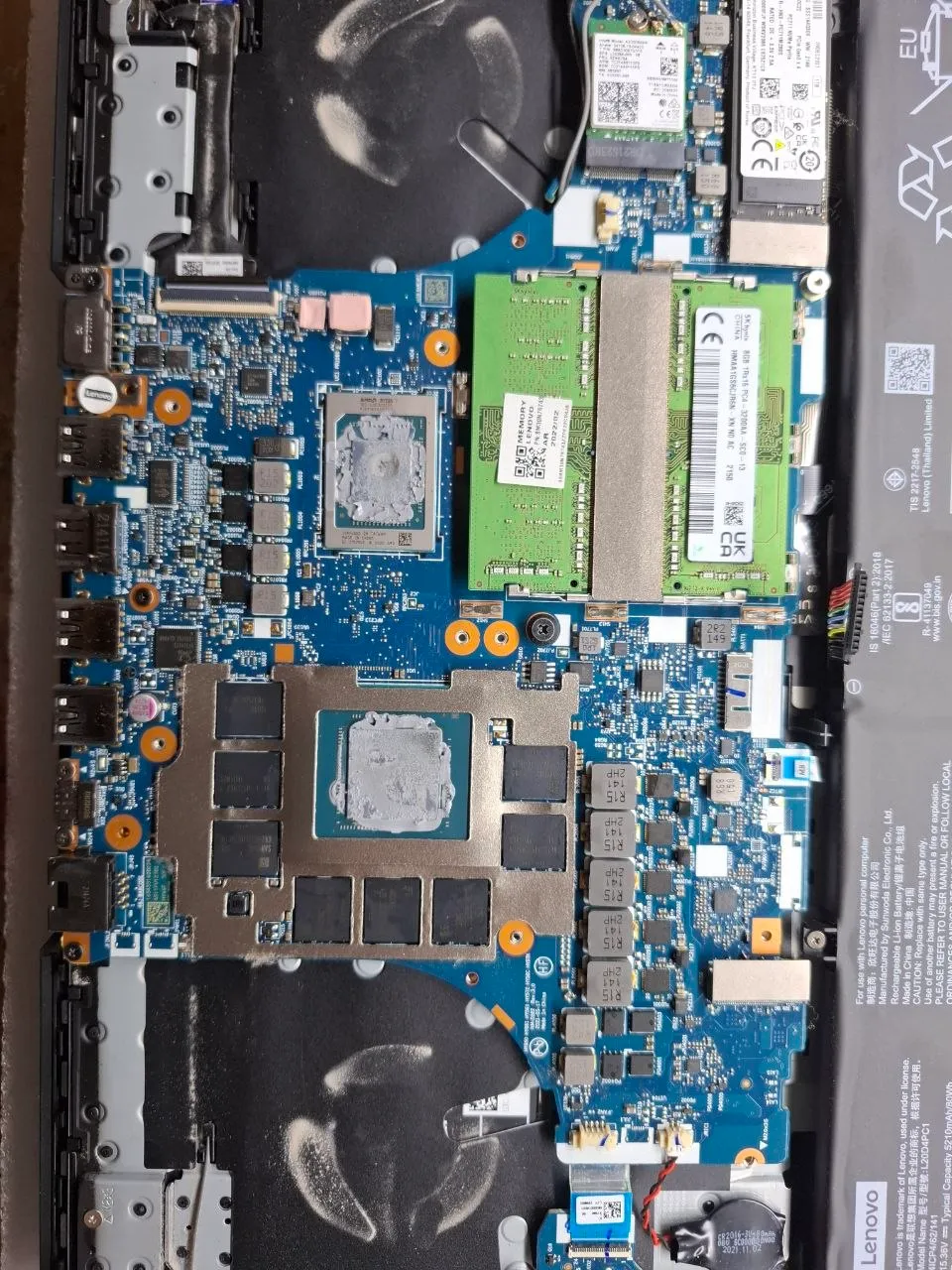

Деградация термоинтерфейсов: заводская термопаста на кристаллах потеряла эластичность, а штатные термопрокладки на цепях питания подлежали замене для предотвращения перегрева зоны VRM.

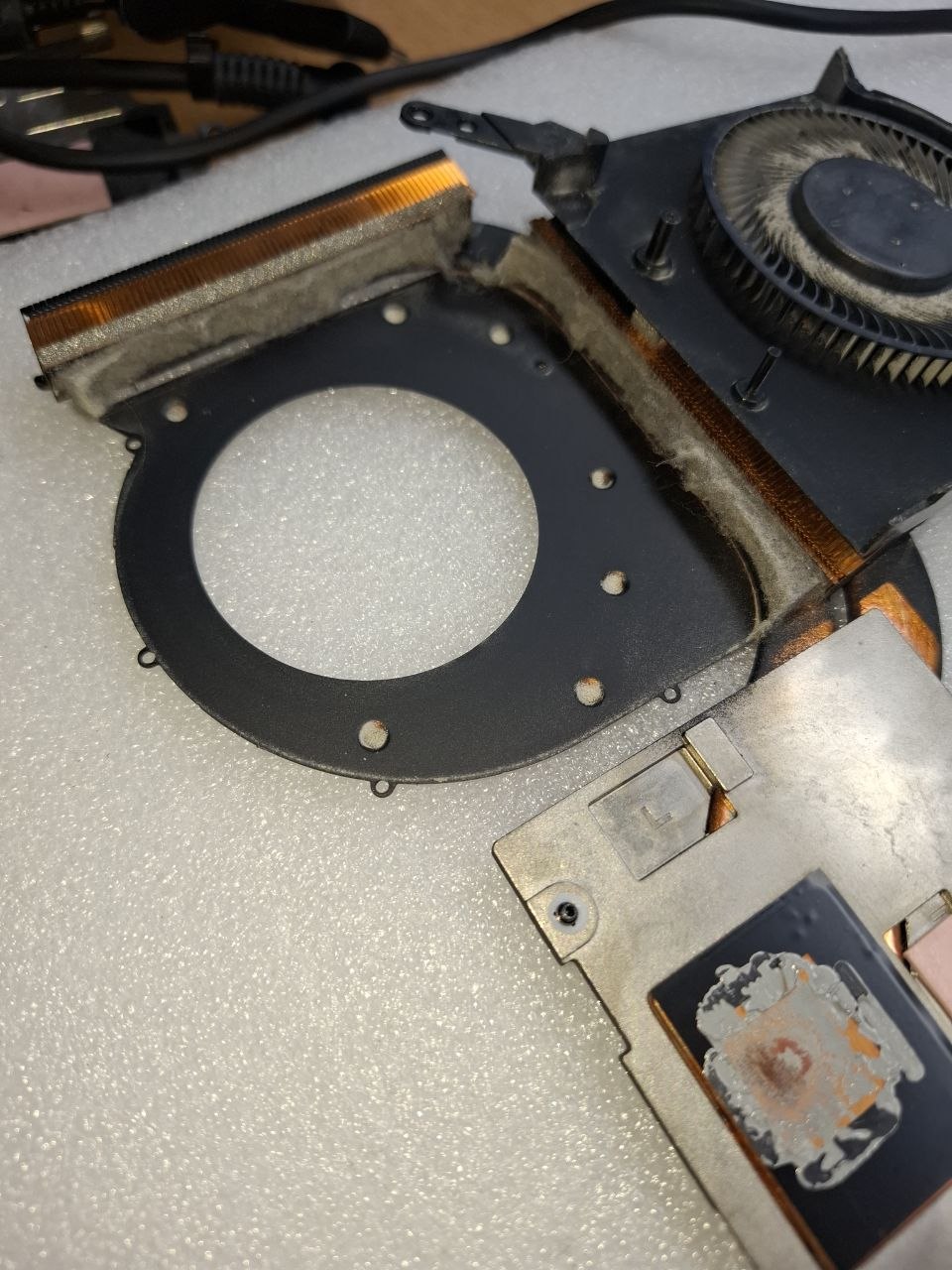

Радиатор до чистки — вид 1 Забитые ламели радиатора до проведения работ.

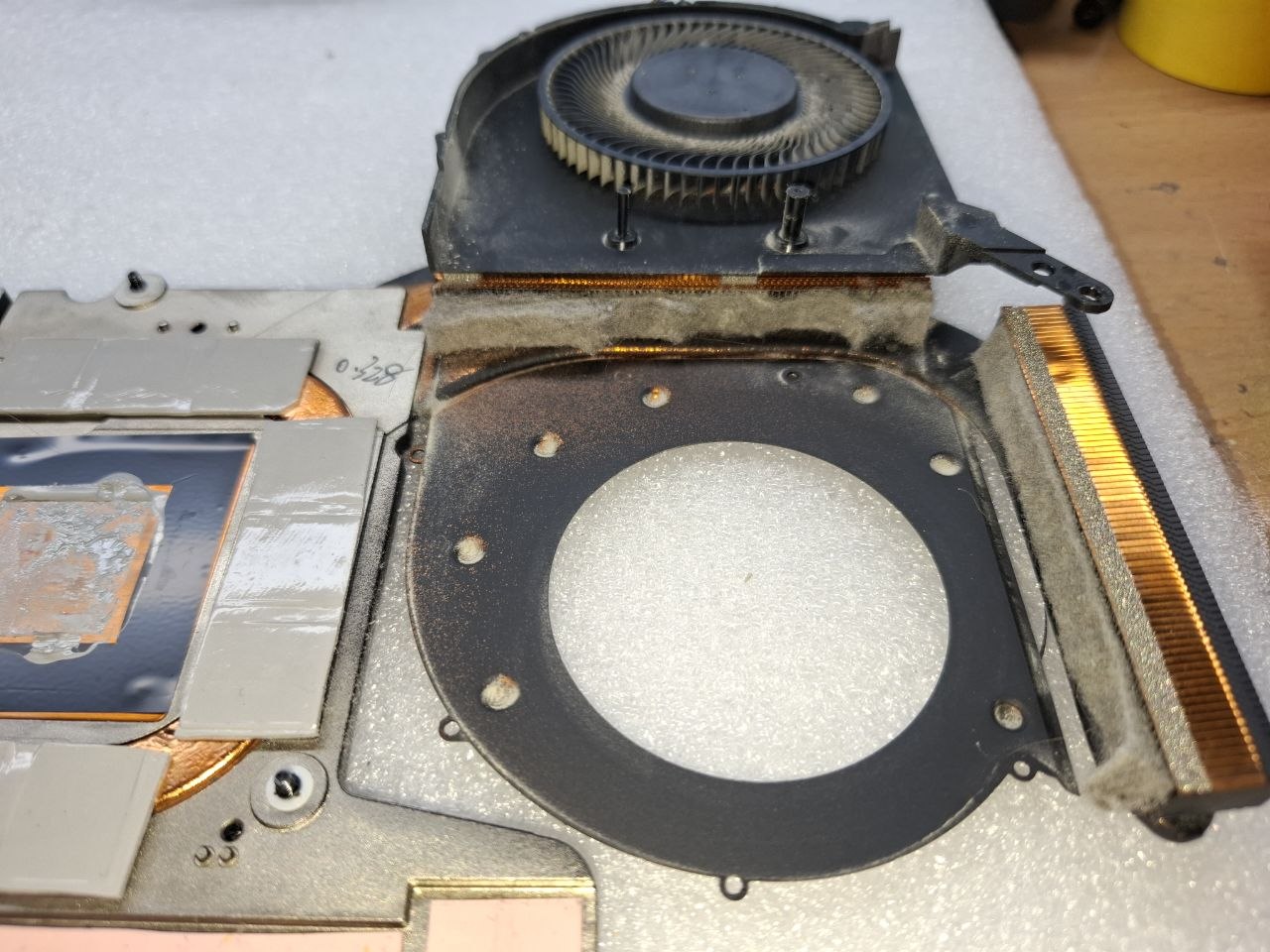

Радиатор до — слой пыли

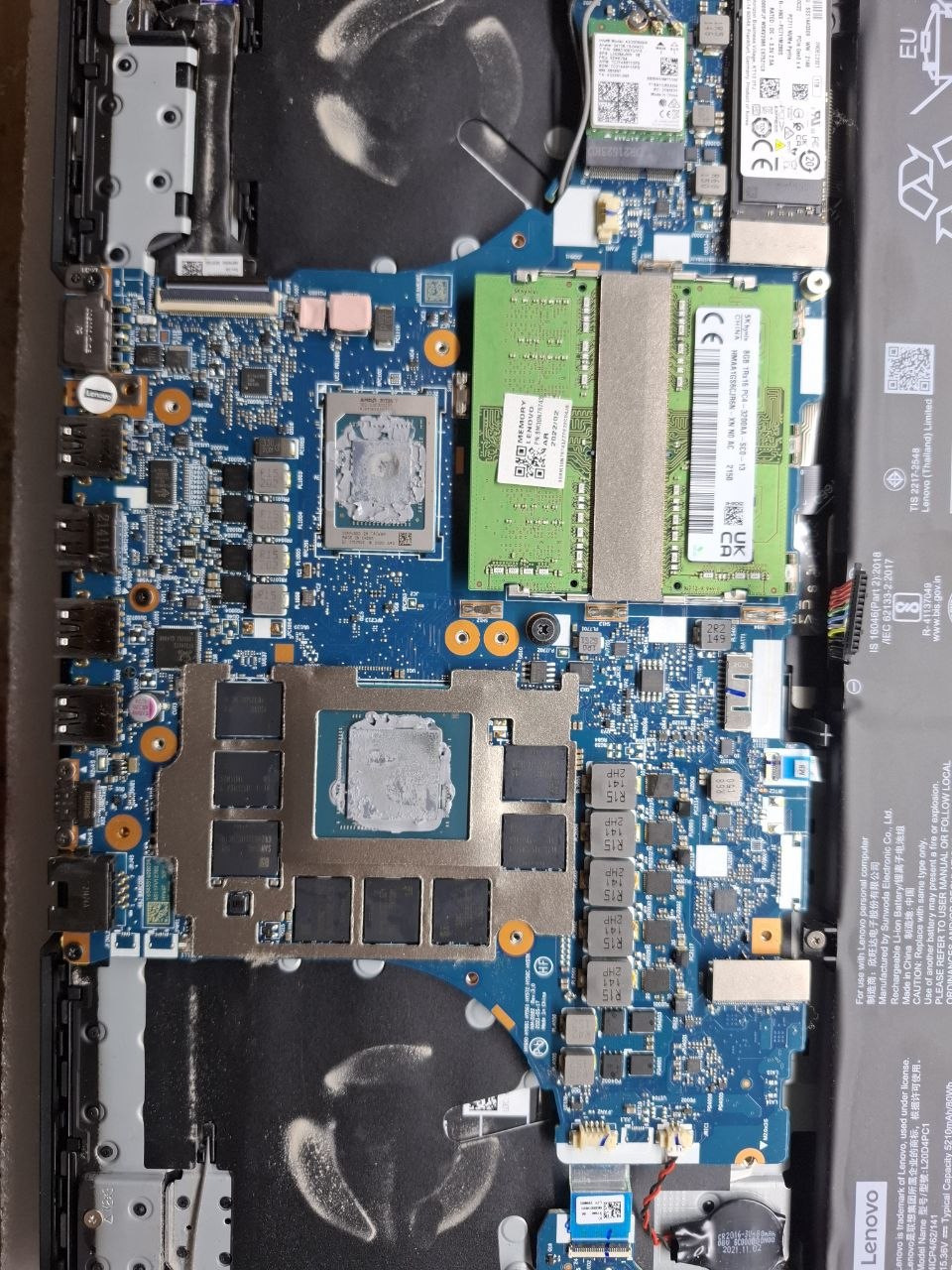

Плата до обслуживания

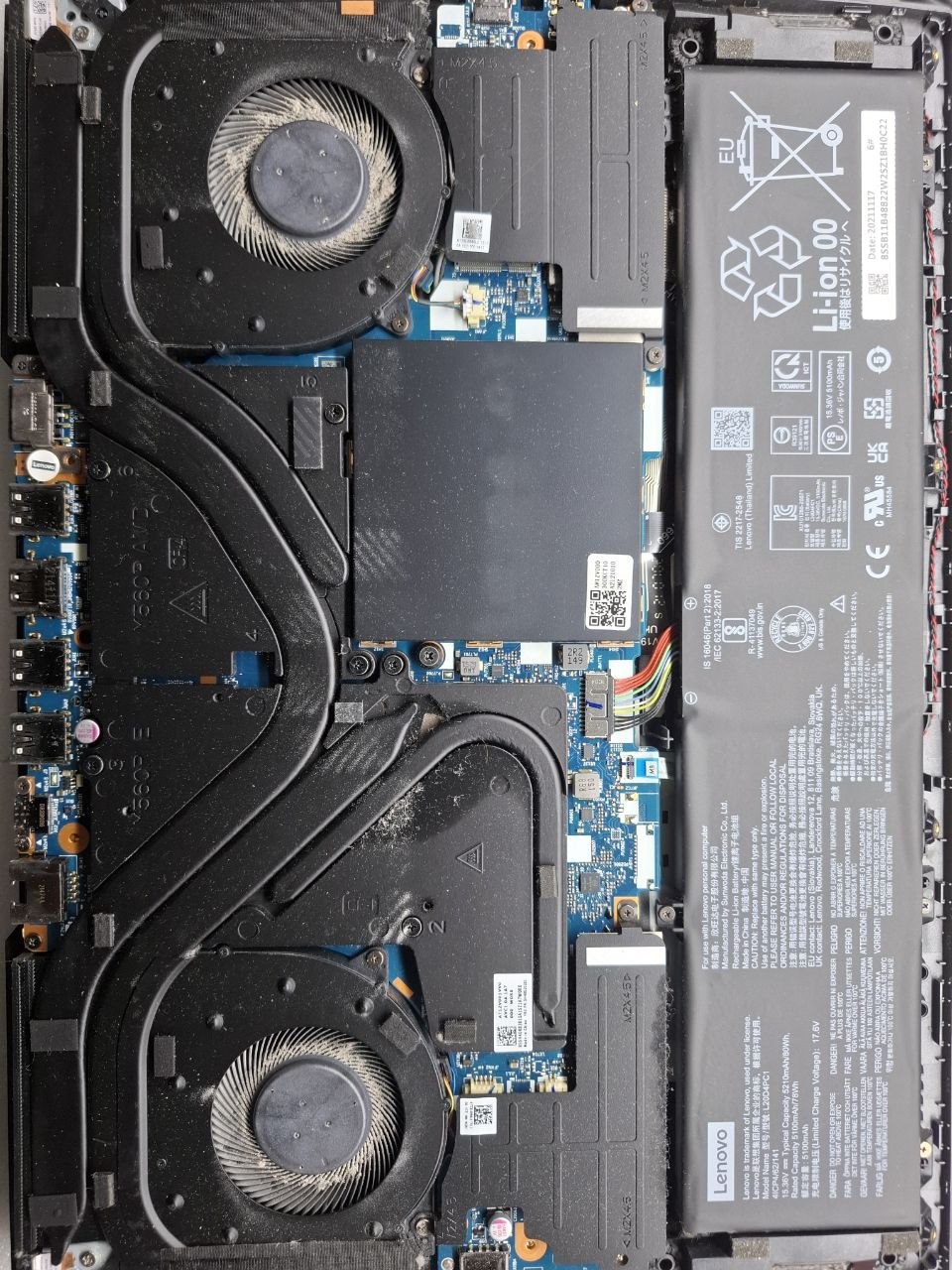

Общий вид системы охлаждения до разборки

Решение

Мастер Александр выполнил полный комплекс работ по обслуживанию ноутбука:

Разборка и очистка: ноутбук полностью разобран, система охлаждения демонтирована. Радиаторные решетки и турбины очищены от пыли и промыты.
Подготовка поверхностей: кристаллы CPU и GPU аккуратно очищены от остатков старого интерфейса без применения абразивных средств.
Нанесение Honeywell PTM7950: на процессор и видеочип нанесен фазовый переход Honeywell PTM7950. При нагреве выше ~45°C материал становится вязкотекучим, зазоры между кристаллом и теплосъемником заполняются полностью, а при охлаждении он снова затвердевает. Это исключает выдавливание состава при регулярных циклах нагрева.
Установка термопрокладок: на силовые фазы питания и чипы VRAM установлены жидкие термопрокладки Denka и листовые Fehonda требуемой толщины для обеспечения точного прижима без изгиба платы.

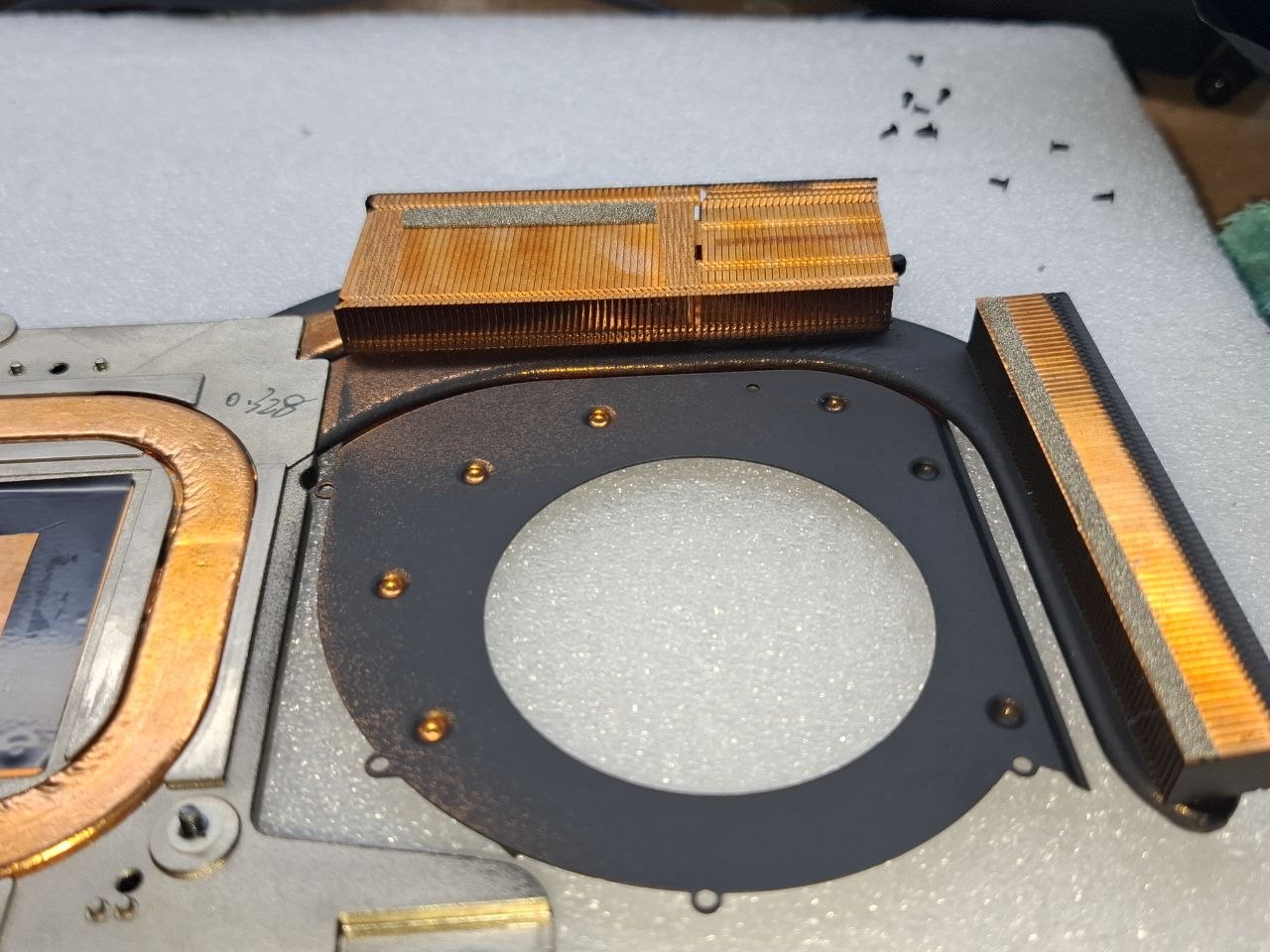

Радиатор после отмывки — вид 1 Очищенный радиатор с восстановленной проходимостью воздушных каналов.

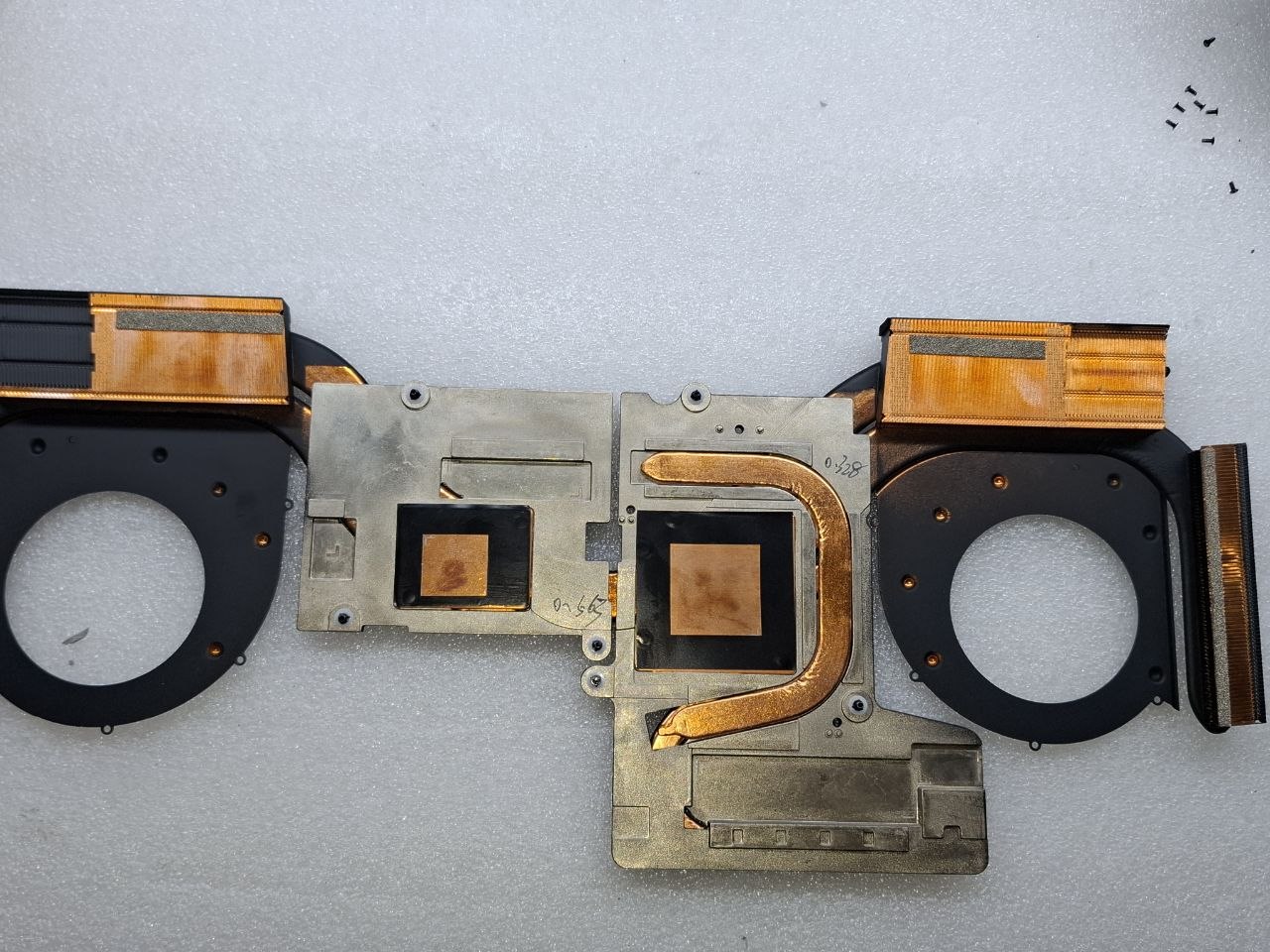

Радиатор после отмывки — вид 2

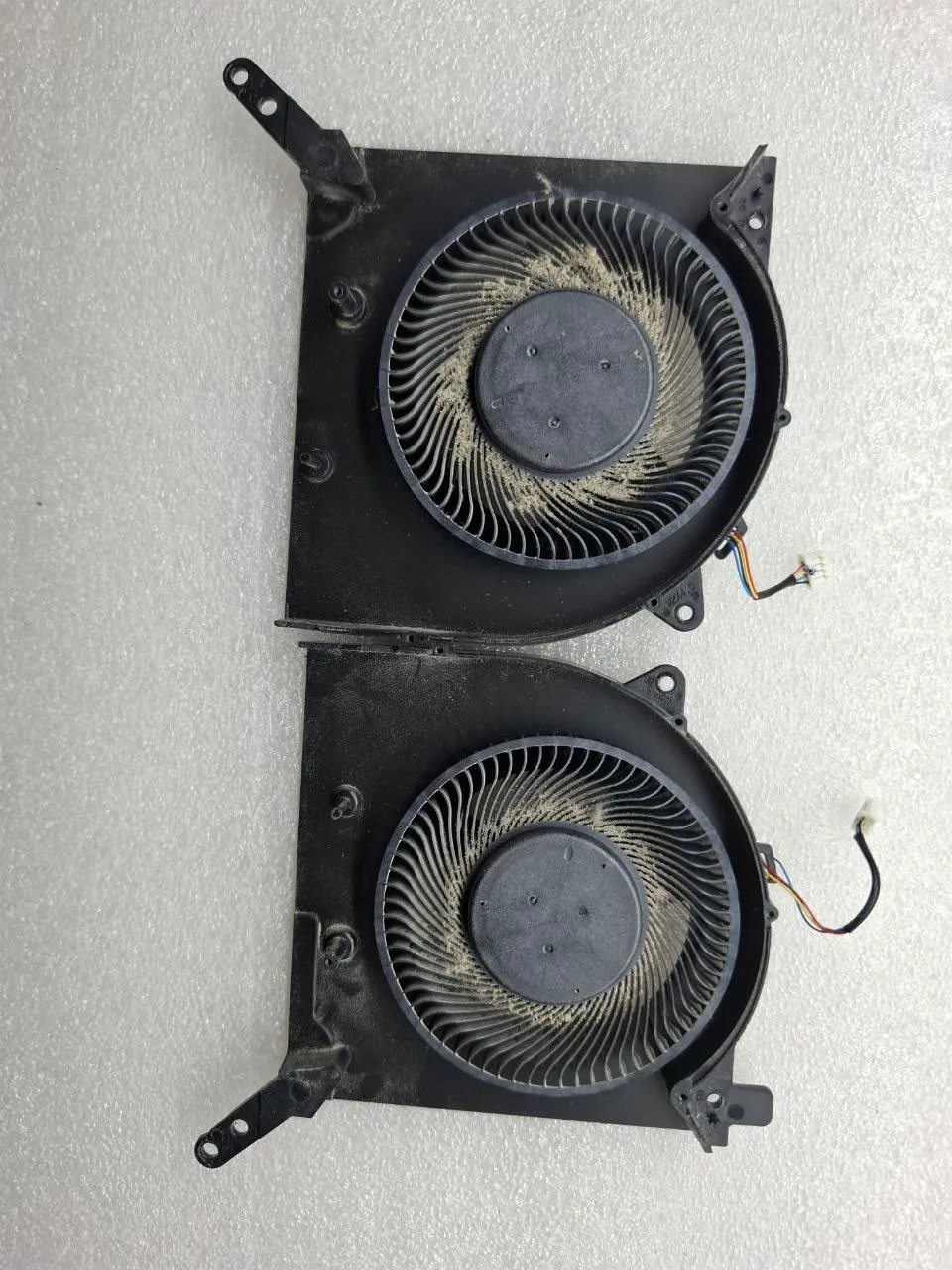

Кулеры до и после отмывки

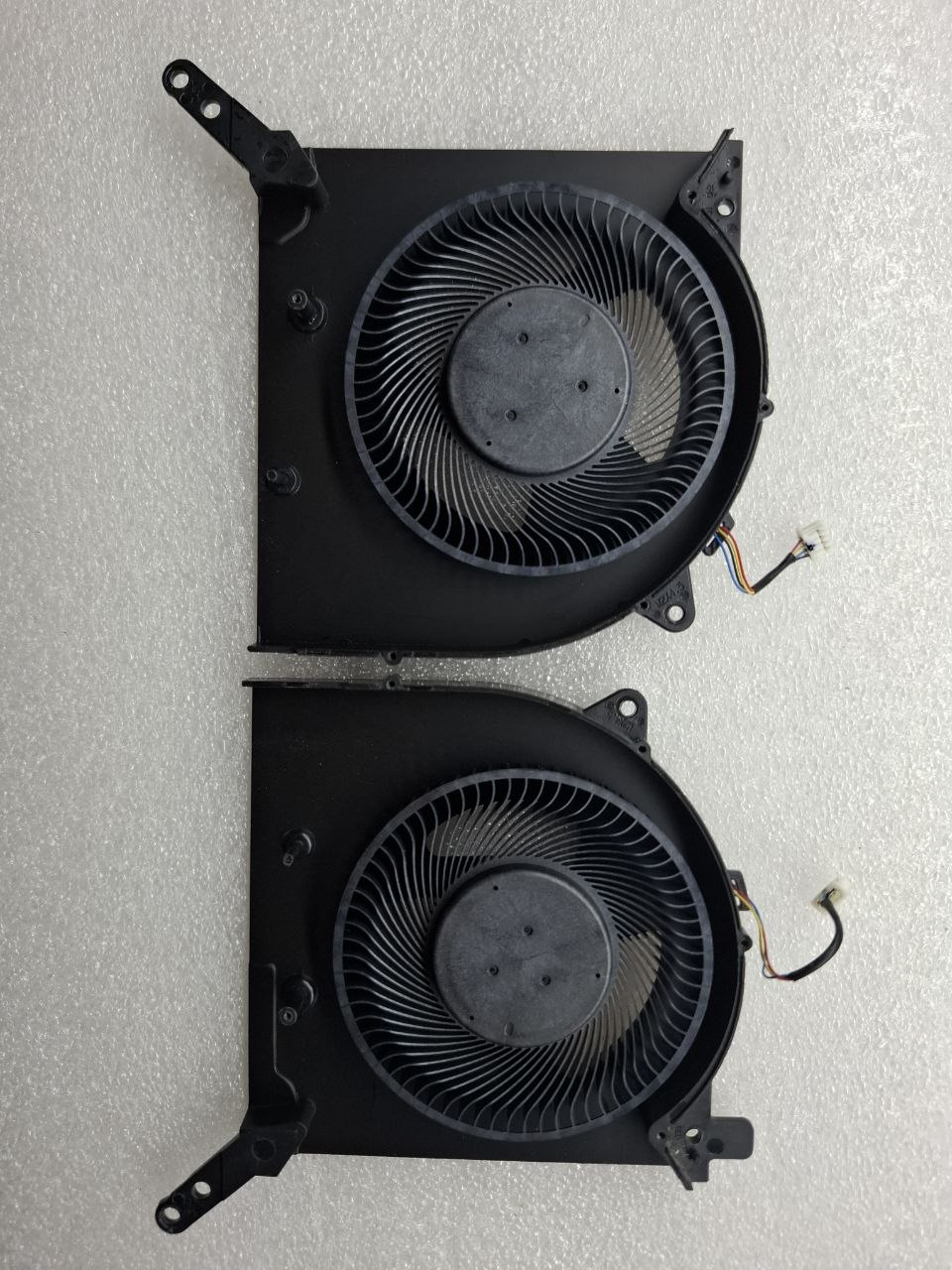

Кулеры после очистки

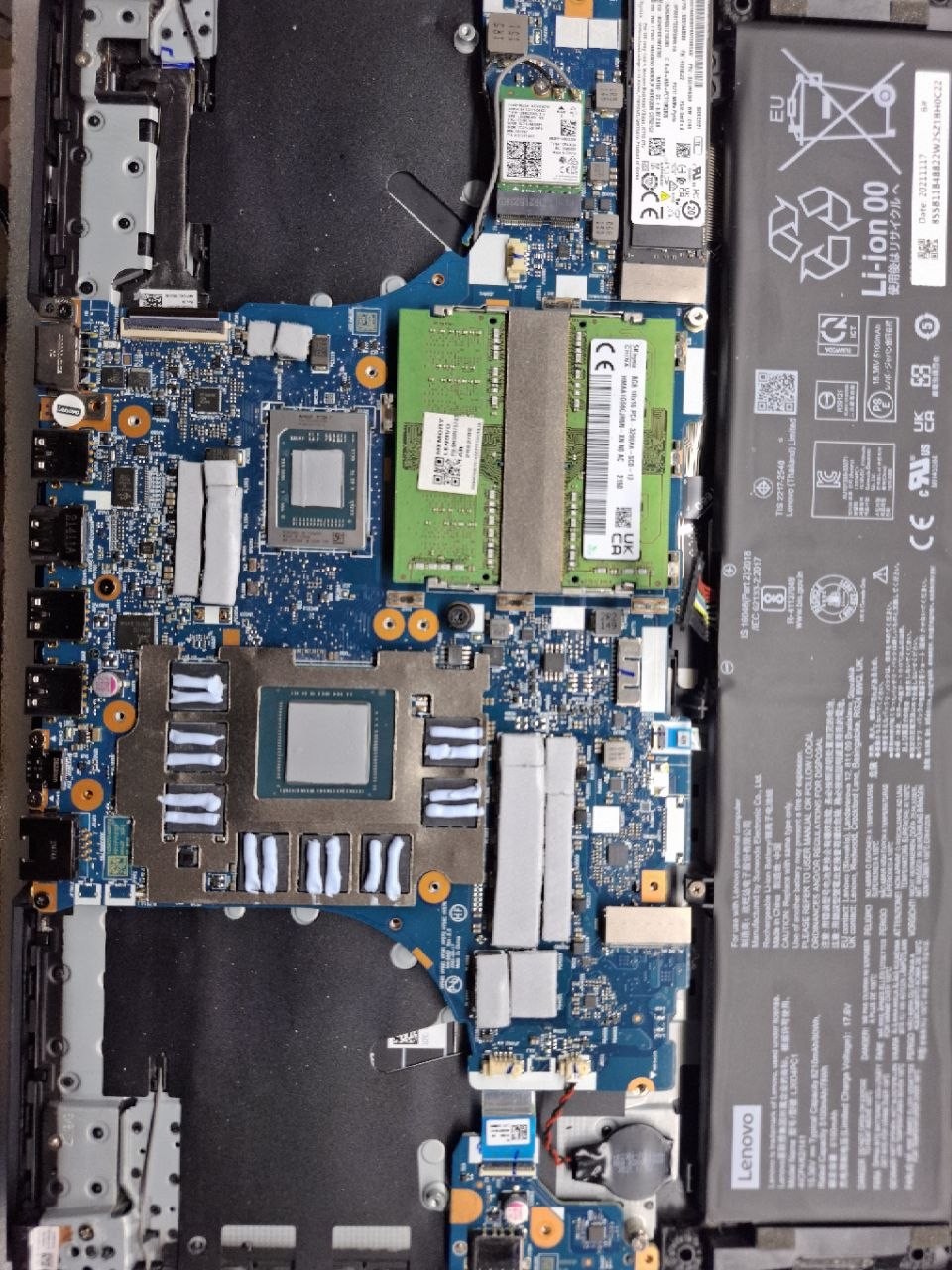

Нанесенный термоинтерфейс Honeywell PTM7950 на плате Нанесенный фазовый переход PTM7950 и новые термопрокладки на элементах платы.

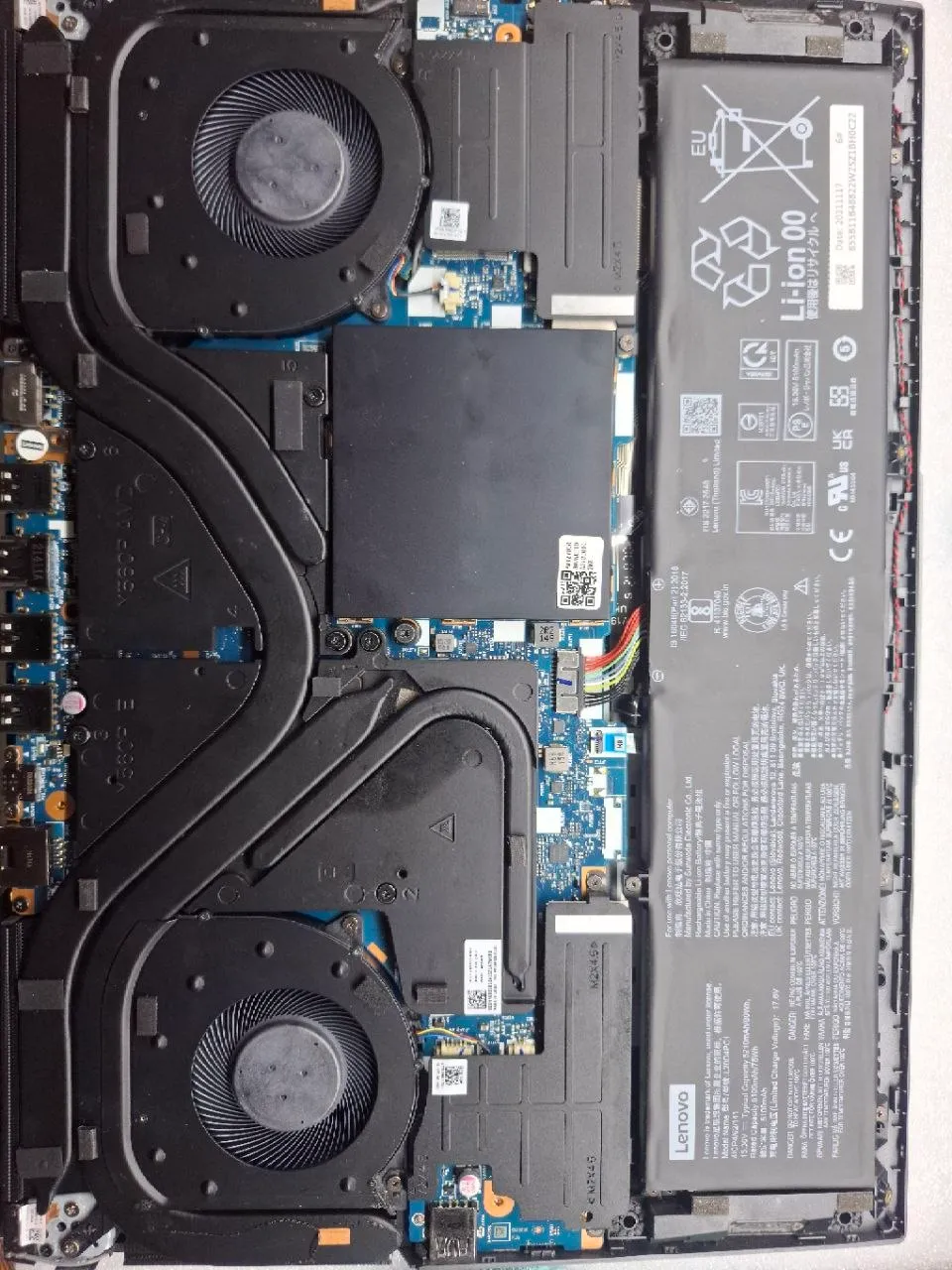

Общий вид системы охлаждения после сборки

Результат

После завершения сборки ноутбук прошёл стресс-тесты под нагрузкой. Эффективность отвода тепла полностью восстановлена, вентиляторы работают значительно тише, а температура компонентов остаётся в пределах нормативных значений.

Использование фазового перехода Honeywell PTM7950 и профессиональных материалов Denka и Fehonda обеспечивает стабильную работу Lenovo Legion 5 Pro 16ACH6H под высокими нагрузками без необходимости частой замены термопасты.
